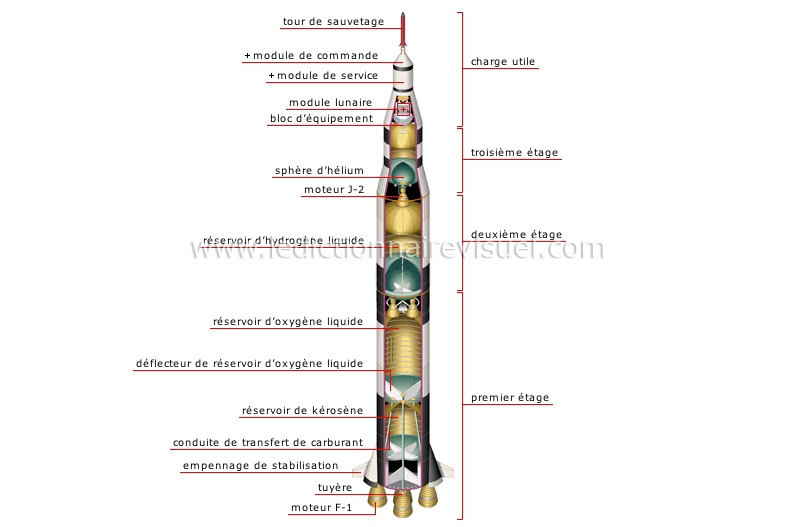

Elle comprend le vaisseau Apollo, le module lunaire et le troisième étage qui, après avoir été placés en orbite terrestre, s’élancent vers la Lune.
troisième étage
À 184 km d’altitude, le moteur du troisième étage se met en marche pour permettre au lanceur de se placer en orbite, puis de se diriger vers la Lune.
deuxième étage
À 62,5 km d’altitude, les cinq moteurs du deuxième étage s’allument et brûlent pendant 6 min 30, puis l’étage est largué.
premier étage
Il est équipé de cinq moteurs F-1 qui offrent au lanceur une poussée suffisante pour quitter la plateforme de lancement; il est largué après 2 min 30 de vol.
moteur F-1
Le premier étage en est pourvu. Il fournit une poussée grâce à la combustion du kérosène par l’oxygène liquide.
tuyère
Partie terminale d’une fusée par laquelle s’échappent les gaz de combustion, créant ainsi la poussée qui propulse le vaisseau.
empennage de stabilisation
Ailettes situées de part et d’autre du lanceur servant à la stabilisation de ce dernier.
conduite de transfert de carburant
Conduite qui achemine l’oxygène liquide aux moteurs-fusées.
réservoir de kérosène
Le kérosène, brûlé au contact de l’oxygène liquide, sert de combustible aux moteurs F-1.
déflecteur de réservoir d’oxygène liquide
Il sert à limiter le mouvement de l’oxygène liquide dans le réservoir.
réservoir d’oxygène liquide
Il contient l’oxygène liquide servant à brûler le kérosène.
réservoir d’hydrogène liquide
L’hydrogène, brûlé au contact de l’oxygène liquide, sert de combustible aux moteurs.
moteur J-2
Les deuxième et troisième étages en sont pourvus. Il fournit une poussée grâce à la combustion de l’hydrogène par l’oxygène liquide.
sphère d’hélium
L’hélium est utilisé pour la pressurisation du réservoir d’oxygène.
bloc d’équipement
Cerveau de la fusée, il comprend les ordinateurs et tout l’équipement électronique contrôlant la fusée durant son lancement.
Élément habité du vaisseau, il permettait à deux hommes de se poser sur la Lune, d’y passer quelques jours, puis de revenir s’arrimer à la capsule Apollo.
