fusible coffre batterie d’accumulateurs module de photopiles rayonnement solaire contact positif boîte électrique contact négatif diode lampe à économie d’énergie photopile vitre

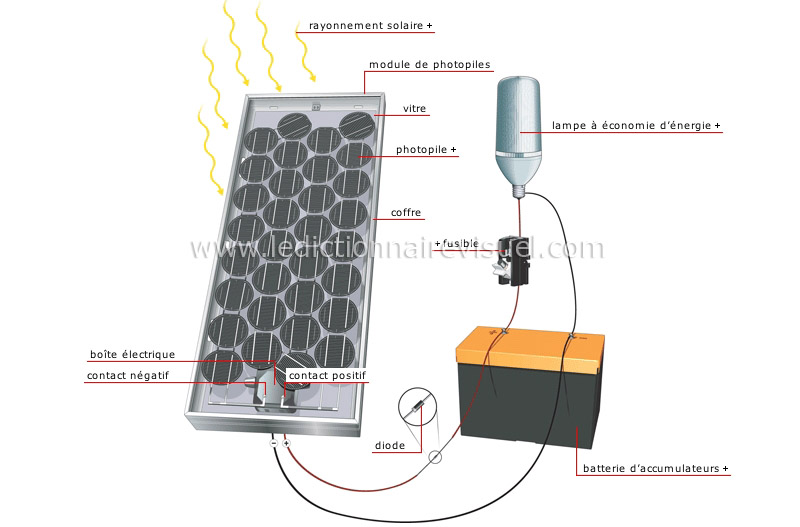

circuit de photopiles cliquez pour entendre : circuit de photopiles

Un module de photopiles, qui se compose généralement de 36 cellules produisant chacune une tension de 0,5 V, sert à alimenter des appareils à basse tension.
Voir cette illustration en :
anglais | espagnol




circuit de photopiles image
achat d'image achat d'image
Prononciation
Prononciation

fusible
cliquez pour entendre : fusible

Appareil de connexion électrique conçu pour interrompre, par la fusion d’un de ses éléments, le passage du courant en cas de surcharge d’un circuit.

coffre
cliquez pour entendre : coffre

Boîtier scellé du module de photopiles, fermé par la vitre.

batterie d’accumulateurs
cliquez pour entendre : batterie d’accumulateurs

Organe qui emmagasine l’électricité produite par le capteur et la restitue pour alimenter un appareil, ici une lampe à incandescence.

module de photopiles
cliquez pour entendre : module de photopiles

Ensemble des photopiles interconnectées et montées sur un support protecteur, produisant généralement une tension entre 15 et 20 V.

rayonnement solaire
cliquez pour entendre : rayonnement solaire

Ensemble des ondes électromagnétiques émises par le Soleil.

contact positif
cliquez pour entendre : contact positif

Élément métallique destiné à assurer la circulation du courant électrique dans un circuit auquel il est relié.

boîte électrique
cliquez pour entendre : boîte électrique

Boîte dans laquelle les câbles électriques alimentant la batterie sont reliés aux contacts positif et négatif du capteur.

contact négatif
cliquez pour entendre : contact négatif

Élément métallique destiné à assurer la circulation du courant électrique dans un circuit auquel il est relié.

diode
cliquez pour entendre : diode

Composant électronique assurant la circulation du courant dans un seul sens : il permet d’éviter que la batterie se décharge dans le module au cours de la nuit.

lampe à économie d’énergie
cliquez pour entendre : lampe à économie d’énergie

Lampe dont la consommation d’électricité est plus faible et la durée de vie plus longue qu’une lampe à incandescence.

photopile
cliquez pour entendre : photopile

Dispositif permettant de convertir directement l’énergie solaire en énergie électrique (effet photovoltaïque).

vitre
cliquez pour entendre : vitre

Couverture en verre qui laisse passer le rayonnement solaire.
