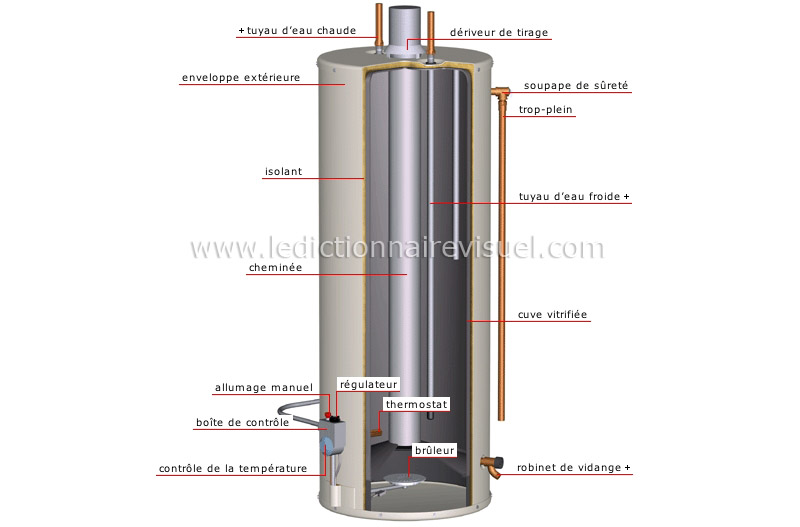

cheminée régulateur thermostat soupape de sûreté trop-plein tuyau d’eau froide allumage manuel boîte de contrôle robinet de vidange brûleur cuve vitrifiée enveloppe extérieure isolant tuyau d’eau chaude dériveur de tirage contrôle de la température

chauffe-eau au gaz cliquez pour entendre : chauffe-eau au gaz

Voir cette illustration en :
anglais | espagnol




chauffe-eau au gaz image
achat d'image achat d'image
Prononciation
Prononciation

cheminée
cliquez pour entendre : cheminée

Conduit par lequel sont évacués les gaz de combustion.

régulateur
cliquez pour entendre : régulateur

Dispositif servant à couper l’alimentation en gaz lorsque l’eau atteint la température désirée.

thermostat
cliquez pour entendre : thermostat

Dispositif qui, détectant les variations de température, sert de commande de mise en marche ou d’arrêt automatique du brûleur.

soupape de sûreté
cliquez pour entendre : soupape de sûreté

Dispositif permettant de diminuer la pression à l’intérieur de la cuve en évacuant le trop-plein d’eau chaude.

trop-plein
cliquez pour entendre : trop-plein

Tuyau par lequel l’eau s’échappe en cas de surpression.

tuyau d’eau froide
cliquez pour entendre : tuyau d’eau froide

Tuyau d’arrivée de l’eau froide dans la cuve.

allumage manuel
cliquez pour entendre : allumage manuel

Dispositif qui permet de mettre le brûleur en marche manuellement.

boîte de contrôle
cliquez pour entendre : boîte de contrôle

Boîte où sont rassemblés les dispositifs de mesure de la température ainsi que ceux de fonctionnement du brûleur.

robinet de vidange
cliquez pour entendre : robinet de vidange

Dispositif servant à vider la cuve de l’eau qu’elle contient.

brûleur
cliquez pour entendre : brûleur

Appareil de combustion d’un mélange gaz-air.

cuve vitrifiée
cliquez pour entendre : cuve vitrifiée

Réservoir isolé protégé contre la corrosion par un revêtement vitreux ou émaillé.

enveloppe extérieure
cliquez pour entendre : enveloppe extérieure

Gaine de tôle qui protège la cuve.

isolant
cliquez pour entendre : isolant

Matériau placé entre la cuve et les parois du chauffe-eau afin de réduire les pertes de chaleur.

tuyau d’eau chaude
cliquez pour entendre : tuyau d’eau chaude

Tuyau de sortie de l’eau chaude par entraînement dans le circuit d’eau chaude.

dériveur de tirage
cliquez pour entendre : dériveur de tirage

Dispositif permettant de réduire le débit d’air du tirage.

contrôle de la température
cliquez pour entendre : contrôle de la température

Dispositif permettant de sélectionner la température.
