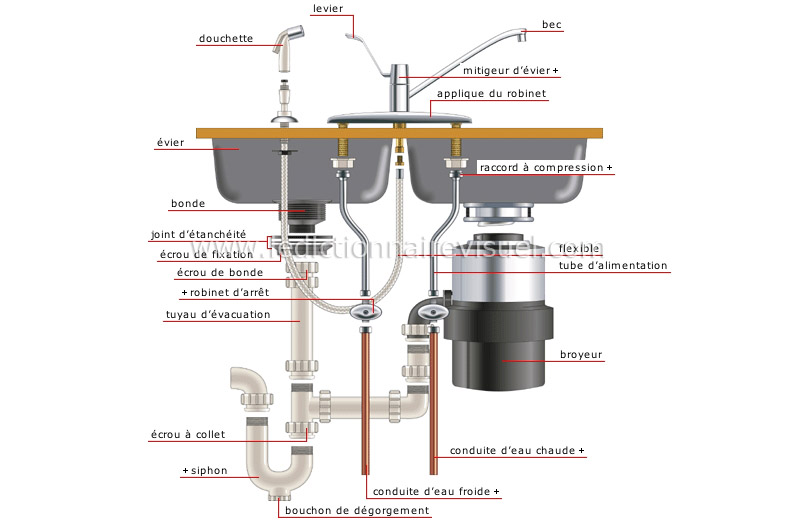

évier-broyeur
Appareil utilisé dans une cuisine, parfois composé de deux cuvettes, alimenté en eau, pourvu d’une vidange et muni d’un broyeur.
tuyau d’évacuation
Tuyau reliant la bonde au té de raccordement.
broyeur
Appareil électrique permettant de réduire les déchets de table en fines particules qu’un courant d’eau entraîne par la suite vers le circuit d’évacuation.
tube d’alimentation
Tuyau par lequel l’eau de la conduite est acheminée au mitigeur.
flexible
Tuyau souple qui permet le déplacement de la douchette.
conduite d’eau chaude
robinet d’arrêt
Valve permettant d’interrompre l’arrivée d’eau dans l’évier.
conduite d’eau froide
écrou à collet
Pièce de serrage mobile permettant de relier le siphon au té de raccordement.
siphon
En forme de « U », il est placé à la sortie de l’appareil et retient une certaine quantité d’eau pour empêcher la remontée de l’air vicié.
bouchon de dégorgement
Pièce vissée sur le siphon que l’on peut retirer au cas où il soit nécessaire de le désengorger.
écrou de bonde
Pièce de serrage permettant de relier la bonde et l’about.
écrou de fixation
Pièce de serrage permettant de relier le circuit d’évacuation à l’évier.
joint d’étanchéité
Garniture assurant l’étanchéité entre la bonde et l’about.
bonde
Pièce munie d’un orifice, située au fond de l’évier pour permettre l’évacuation de l’eau.
évier
Cuvette alimentée en eau et pourvue d’une vidange, indispensable aux tâches culinaires et ménagéres.
douchette
Robinet mobile au bec perforé, notamment utilisé pour le rinçage.
raccord à compression
Serrage d’une garniture sur un tube par l’action d’un écrou.
applique du robinet
Plaque permettant de dissimuler et de protéger les tuyaux d’arrivée d’eau.
bec
Extrémité recourbée par laquelle s’écoule l’eau.
mitigeur d’évier
Dispositif qui sert à la fois de robinet et de mélangeur d’eau chaude et d’eau froide.
levier
Poignée commandant le débit et le mélange d’eau froide et chaude.
